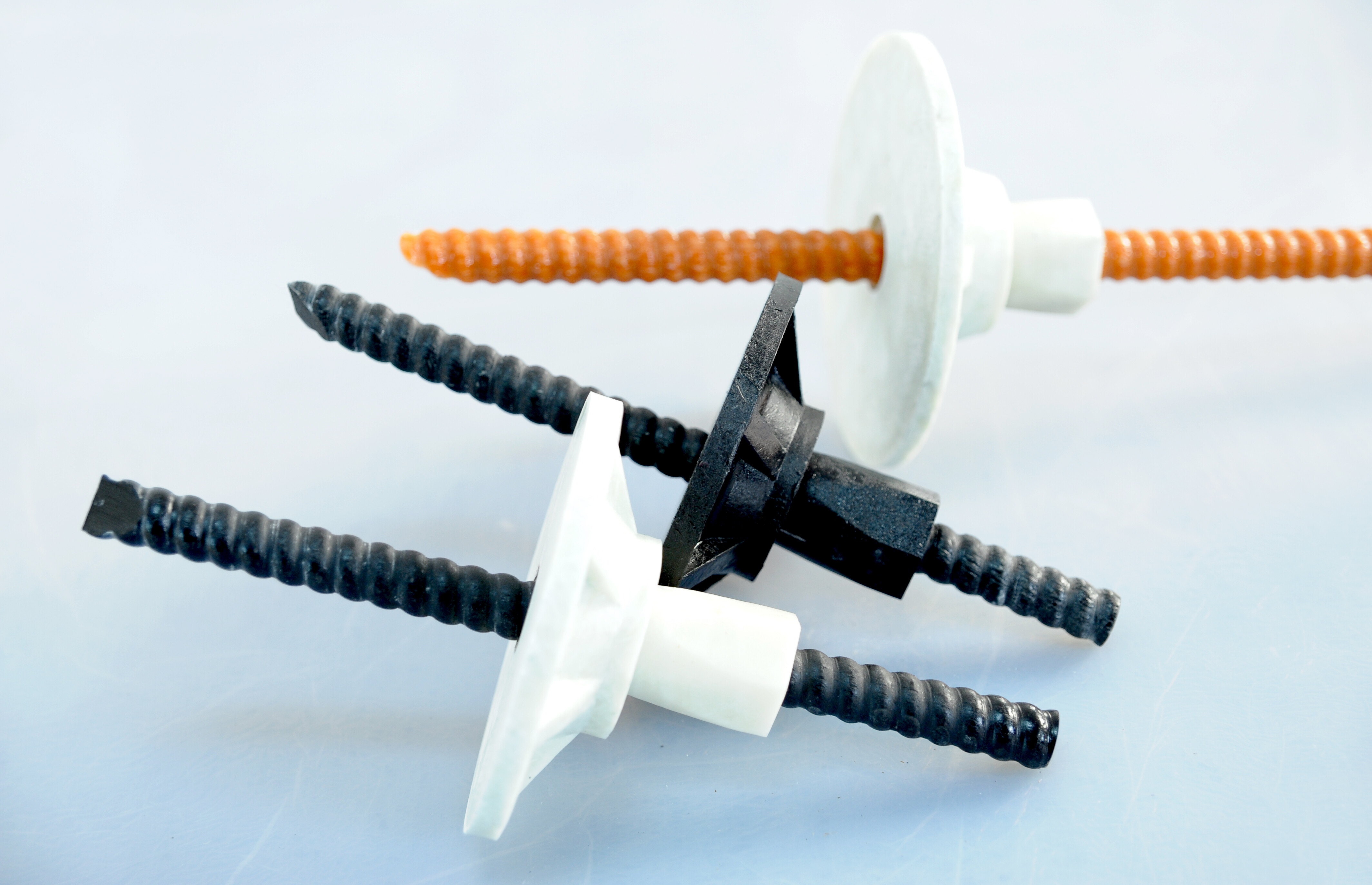

玻璃钢锚杆
Product Advantages
- 1Ultra-lightweight design: weighs only 1/4 of traditional steel rock bolts, significantly reducing transportation costs and construction labor intensity. Easily carried and installed by a single person.
- 2高强度性能：具备优异的抗拉强度（≥500MPa）和剪切强度（≥80MPa），完全满足各类岩土工程的锚固要求
- 3Corrosion-resistant and long-lasting: Its unique corrosion-resistant design ensures superior performance in environments with high groundwater levels or extreme soil pH, offering a service life far exceeding that of metal anchors.
- 4精密螺纹加工：端部采用特殊螺纹加工技术，确保与螺母、垫片的紧密配合，锚固力稳定可靠
- 5灵活定制规格：可根据工程需求定制长度（1.5-6m）和直径（Φ16-Φ32mm），适应不同工程场景
- 6高效低成本：安装时无需大型机械设备，施工效率提高30%以上，综合成本降低20-40%
参考价格
¥8-20/根
*具体价格根据规格和数量而定
166 5168 7608
应用场景
基坑支护边坡加固Tunnel Engineering矿山巷道地基处理
玻璃钢锚杆（GFRP）产品技术手册
I. Product Overview
玻璃钢锚杆，全称玻璃纤维增强树脂锚杆（GFRP锚杆），是以无碱玻璃纤维（E-CR玻纤）为增强基材、环氧树脂/乙烯基酯树脂为基体，经高温拉挤工艺一体成型的全螺纹非金属复合材料支护构件。配套玻璃钢螺母、阻燃托盘、树脂锚固剂使用，是传统金属锚杆的环保升级替代产品。
矿用系列产品可通过MA煤安认证，满足高瓦斯井下防爆、阻燃抗静电强制安全标准，严格遵循 MT/T 1061-2008《树脂锚杆 玻璃纤维增强塑料杆体及附件》 煤炭行业标准生产检测。最新版行业标准 MT/T 146-2025《树脂锚杆》 已于2025年12月30日正式实施，整合了最新技术要求。
二、常用规格参数
1. 直径规格
| 规格（mm） | 16 | 18 | 20 | 22 | 25 | 27 | 32 |
|---|---|---|---|---|---|---|---|
| 杆体抗拉力（kN） | ≥100 | ≥140 | ≥180 | ≥210 | ≥285 | — | ≥420 |
| 杆体抗拉强度（MPa） | ≥500 | ≥650 | ≥620 | ≥580 | ≥510 | — | ≥480 |
| 托盘/螺母承载力（kN） | ≥30 | ≥50 | ≥80 | ≥80 | ≥80 | — | ≥120 |
注：FHJ-18（Φ18）抗拉强度≥650MPa，FHJ-20（Φ20）抗拉强度≥620MPa，FHF-25（Φ25/10）抗拉强度≥510MPa，FHF-32（Φ32/15）抗拉强度≥480MPa。典型产品极限拉伸强度可达600MPa以上。
2. 定尺长度
| 常规长度（m） | 1.2 | 1.5 | 1.8 | 2.0 | 2.2 | 2.4 | 3.0 |
|---|---|---|---|---|---|---|---|
| Customizable up to | — | — | — | — | — | — | 12m |
支持现场任意裁切使用，裁切后仍可安装紧固螺母。
3. 核心力学性能汇总
| Performance Metrics | Value | Notes |
|---|---|---|
| Tensile Strength | ≥500MPa（高配600~750MPa） | 优于同规格普通螺纹钢 |
| Shear Strength | ≥110MPa | 约为抗拉强度的30%~50% |
| Elastic Modulus | ≥40 GPa | Approximately 1/4~1/5 of steel (steel 200GPa) |
| 伸长率 | 2%~4% | 脆性破坏，无明显屈服平台 |
| 抗扭强度 | ≥40N·m | 安装扭矩控制参考值 |
| Density | 1.9~2.1 g/cm³ | 约为钢材的1/4（钢材7.85g/cm³） |
| Theoretical Weight (Φ25) | Book 950g/m | 同规格钢锚杆约3.8kg/m |
3. Core Product Advantages
| 优势维度 | 具体说明 | 工程价值 |
|---|---|---|
| Corrosion-resistant and acid/alkali-resistant | 不生锈，不被地下水、盐碱、化工介质侵蚀 | Stable for decades in coastal excavations, chemical plants, and damp underground environments with zero maintenance. |
| Insulated and Explosion-proof | 非金属无磁、不导电，切割碰撞不产生电火花 | 满足高瓦斯煤矿井下防爆要求，从根源规避瓦斯爆炸风险 |
| Flame Retardant and Antistatic | 本身阻燃，表面抗静电，符合煤矿安全标准 | 适配高瓦斯、高粉尘环境，不干扰电磁探测设备 |
| 易裁切可连续开采 | Directly cuts with shearer or roadheader without damaging the cutting picks. | 综采工作面锚固与采煤同步作业，无需提前人工拆除 |
| 轻量化易施工 | 同等规格重量仅为钢锚杆25%左右 | 单人可搬运安装，施工效率显著提升 |
| 全生命周期成本低 | Although the unit price is 1.5–3 times that of steel anchors, it requires no corrosion protection or replacement. | 腐蚀环境中3~5年收回差价，综合成本降低30%以上 |
| 锚固性能稳定 | 全螺纹杆体+树脂锚固剂，与混凝土粘结力强 | 锚固力可达杆体强度的70%~85% |
四、与传统钢锚杆全面性能对比
| Performance Metrics | 玻璃钢锚杆（GFRP） | 传统钢锚杆 | 工程意义 |
|---|---|---|---|
| Tensile Strength | 550~1125MPa | 300~500MPa | Reduce diameter or quantity for the same load capacity |
| Elastic Modulus | 30~55GPa（约钢材1/3~1/2） | 200 GPa | 脆性高、变形大，设计须考虑刚度不足 |
| 伸长率 | 2%~4% | 15%~25% | 脆性断裂无预警，安全系数取1.5~2倍 |
| Density | 1.5~2.2g/cm³（钢材1/4） | 7.85g/cm³ | 大幅降低运输和施工劳动强度 |
| Corrosion Resistance | 极强，碱环境强度保留率≥75% | 差，需额外防腐处理 | 几乎免维护，寿命可达50年 |
| Machinability | 优，盾构刀盘可直接切割 | 差，需人工破除 | 地铁盾构工程核心优势 |
| 导电/导热性 | 不导电、不导热、无磁性 | 导电、导热 | 适用于MRI室、军事设施等 |
| 热膨胀系数 | 9.9×10⁻⁶/°C | 约10×10⁻⁶/°C | 与混凝土接近，温度应力小 |
5. Key Application Scenarios
| 应用领域 | 典型场景 | Core Value |
|---|---|---|
| 煤矿井下支护 | 高瓦斯煤巷、半煤岩巷、综采工作面、机电硐室 | 阻燃抗静电、不产火花、采煤机直接切割 |
| Tunnels and Underground Engineering | 公路/铁路隧道初期支护、盾构始发井、地铁基坑 | 盾构可直接切削，避免人工破除高风险作业 |
| 边坡水利防护 | Highway mountain slopes, river embankments, and landfills | 耐盐碱腐蚀，免维护 |
| Special corrosion conditions | 化工厂房基坑、污水处理厂、滨海基建 | 源头解决锈蚀，全生命周期低维护 |
| 海洋与港口工程 | Port terminals, breakwaters, offshore platforms | 耐海水腐蚀，延长维护周期 |
| Electromagnetically Sensitive Areas | 医院MRI室、军事设施、地铁信号基站 | 无磁、不导电、不反射电磁波 |
六、施工要点与质量控制
1. Connection method
| Method | 说明 |
|---|---|
| Mechanical Connector | The dedicated connector threads the mounting sleeve into the nut sleeve, improving construction efficiency. |
| Composite Anchor Bolt (GFRP-Metal) | Metal anchor tail + hollow GFRP rod: eliminates thread creep at the tail and addresses insufficient shear resistance. |
| 中空注浆组合锚杆 | 多段锚杆通过防转紧固连接件连接，注浆施工一体化 |
| Tie | GFRP之间用10#铁丝或尼龙绳绑扎，与钢筋用U型卡扣连接 |
⚠️ 不能焊接，必须采用机械连接或绑扎。
2. 切割要求
| 项目 | 要求 |
|---|---|
| 切割工具 | Use diamond blades or resin abrasive wheels only. Do not use standard metal cutting discs. |
| 注意事项 | 材料脆性大，避免产生微裂纹或分层损伤 |
3. 安装流程
Drilling → Hole cleaning → Injection of resin anchor cartridges → Insertion and mixing of anchor bolt → Curing → Installation of plate and nut → Application of preload (as per design requirements)
4. 质量检验要点
| Test Items | 标准/要求 |
|---|---|
| 外观检查 | 无气泡、裂纹，直径偏差在允许范围内 |
| 力学性能 | 抗拉强度、弹性模量按MT/T 1061-2008检测 |
| 锚固力 | 安装后按设计要求进行拉拔试验 |
| 扭矩控制 | 安装螺母扭矩不低于40N·m，防止尾部螺纹区破坏 |
| 托盘安装 | 居中安装，确保载荷均匀传递 |
七、技术标准体系
| 标准类别 | Standard Number | Name | 状态/核心内容 |
|---|---|---|---|
| 煤炭行业 | MT/T 1061-2008 | Resin bolt, fiberglass reinforced plastic rod body and accessories | 产品分类、技术要求、试验方法、检验规则 |
| 煤炭行业 | MT/T 146-2025 | resin anchor | Effective 2025/12/30, latest version |
| National Standard | GB/T 26748-2011 | 玻璃纤维增强塑料锚杆 | Foundational Product Standards |
| National Standard | GB/T 26743-2011 | 结构工程用纤维增强复合材料筋 | Foundational Product Standards |
| 行业标准 | JG/T 406-2013 | Fiber-reinforced polymer rebars for civil engineering | 应用最广的产品标准 |
| 地方标准 | DB32/T 4783-2024 | 玻璃纤维增强筋基坑工程应用技术规程 | 江苏，2024年12月实施 |
| 试验方法 | GB/T 34551-2017 | 玻璃纤维增强复合材料筋高温耐碱性试验方法 | 评估长期耐久性 |
八、市场行情与价格趋势
| Metrics | 数据 |
|---|---|
| 2026年参考价 | Approximately $17,000 per ton |
| 无碱缠绕直接纱均价 | 3,600~3,800 yuan/ton (YoY +24.67%) |
| 电子纱G75报价 | 8,800~9,200元/吨（同比+19.8%~22.2%） |
| 2025年累计涨幅 | 超过 50% |
| 2026年涨价节奏 | 月度调价10%~15%，年底可能较当前翻倍 |
| 全球市场规模（2032年预计） | 11.4 billion USD, CAGR 4.2% |
驱动因素：AI算力（电子布用量是传统服务器3~5倍）、风电、新能源汽车等新兴需求快速增长。
九、典型生产企业——安徽森德新材料科技发展有限公司
企业概况
| 项目 | Content |
|---|---|
| 成立时间 | 2017, 4, 7 |
| 注册地 | 安徽省滁州市全椒县 |
| 注册资本 | 2,000 ten thousand yuan |
| 经营面积 | 37,535㎡（独立工业园区） |
| 生产设备 | 15台（套） |
| 员工 | 56人 |
| 企业资质 | 国家级高新技术企业、科技型中小企业 |
Core Product Specifications
| Metrics | Value |
|---|---|
| 抗扭强度 | ≥40N·m |
| Shear Strength | ≥110MPa |
| Elastic Modulus | ≥40 GPa |
| 极限拉伸强度 | ≥600MPa |
| Theoretical Weight (Φ25) | Book 950g/m |
| Density | 约2.1g/cm³ |
技术研发
- 拥有"复合筋材拉挤模压成型系统"等多项专利
- 近期申请"纤维玻璃钢锚杆加工用自动送料系统"专利
- Collaborate with Jilin University and other institutions on industry-university-research partnerships
- 研发经费投入达120万元，开展《拉挤成型筋材、锚杆激光固化技术》等课题
关键业绩
| Time | 项目 | 成果 |
|---|---|---|
| 2023 4 | 中天合创能源门克庆煤矿2年期树脂锚杆采购 | 唯一中标人 |
| 2024 3 | Huadian Coal Industry Group: Annual Framework Procurement of Fiberglass Rock Bolts | Second Candidate, Share Approximately 699.86 Ten Thousand Yuan |
| 2025 3 | 陕西榆林能源集团矿用支护材料框架采购 | 入围 |
| 2026 5 | 神东煤炭2026年第5批玻璃钢锚杆集中采购 | 第一中标候选人，报价309.197万元 |
资质认证
- MA Coal Mine Safety Certification (China Coal Mine Safety Mark)
- MT/T 1061-2008标准体系生产
- 国家级高新技术企业认定
十、工程师/采购商核心关注问题清单
| 序号 | 关注问题 | 关键回答 |
|---|---|---|
| 1 | 抗拉强度能到多少？ | ≥500MPa, high-spec 600~75 MPa, superior to steel anchors of the same specification |
| 2 | 会不会突然断裂？ | 伸长率仅2%~4%，脆性破坏无预警，安全系数须取1.5~2倍 |
| 3 | 抗剪够不够？ | ≥110MPa，约为抗拉的30%~50%，抗剪工况需加大直径 |
| 4 | 耐腐蚀能扛多久？ | 实验室50年+，工程中30~50年无明显衰减，这是选它的核心理由 |
| 5 | 耐高温吗？ | ❌ 软化温度150~200℃，有火灾风险的矿井慎用 |
| 6 | 锚固力够不够？ | Full-threaded + resin cartridge, anchoring force up to 70%~85% of rod strength |
| 7 | 能切割吗？ | ✅ 采煤机/盾构机可直接切割，不损设备、不产火花 |
| 8 | Can it be welded? | ❌ Do not weld or cut with high heat; use a diamond blade for cold cutting only. |
| 9 | 单价贵多少？ | 约为钢锚杆1.5~3倍，但腐蚀环境3~5年收回差价 |
| 10 | 怎么判断供应商靠谱？ | 必看：拉伸报告、耐碱浸泡强度保留率、MA/CNAS认证报告 |
| 11 | 有成熟设计规范吗？ | 有GB/T 26748、MT/T 1061、JG/T 406等，但设计体系仍不如钢锚杆成熟 |
| 12 | The one question you should ask when purchasing | "给我看耐碱浸泡后的强度保留率报告" |
十一、一句话决策总结
| Use Cases | Suggestion |
|---|---|
| 腐蚀环境（酸性水、盐碱、海边） | ✅ Choose GFRP for long-term savings |
| Mine with fire risk | ❌ Use with caution or avoid unless fire safety measures are in place |
| 高应力、小变形的关键支护 | ⚠️ 慎用，刚度不足是硬伤 |
| 临时支护、短寿命工程 | ❌ 不划算，没必要 |
| Tunnel Boring Machine Launch/Reception Shaft | ✅ 强烈推荐，可直接切削 |
| 综采工作面 | ✅ 强烈推荐，锚固与采煤同步 |
